ЦМИД-СМ4

ЦМИД-СМ4

ИНЪЕКЦИОННЫЙ РЕМОНТНЫЙ МАТЕРИАЛ НА ОСНОВЕ НИЗКОВЯЗКОЙ ЭПОКСИДНОЙ СМОЛЫ

ЦМИД-СМ4 – ДВУХКОМПОНЕНТНЫЙ НИЗКОВЯЗКИЙ БЫСТРОТВЕРДЕЮЩИЙ МАТЕРИАЛ НА ОСНОВЕ ЭПОКСИДНЫХ СМОЛ, ПОСЛЕ ЗАТВЕРДЕВАНИЯ ОБРАЗУЮЩИЙ ВЫСОКОПРОЧНЫЙ КОМПАУНД.

Тех. описание ЦМИД-СМ4

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется в гидротехническом, транспортном, промышленном и гражданском строительстве при ремонте бетонных, железобетонных и каменных конструкций для:

  • заполнения, ликвидации пустот, устранения разуплотнений в бетоне;
  • восстановления монолитности в строительных и холодных швах;
  • заполнения (склеивания) трещин при восстановлении монолитности бетонной конструкции;
  • структурного склеивания отдельных частей конструкции;
  • усиления каменной и бутовой кладки.

СВОЙСТВА

  • высокая прочность (60 МПа);
  • высокая стойкость к агрессивным средам;
  • высокая прочность сцепления с бетоном, камнем, чугуном и сталью (более 2,5 МПа);
  • высокая проникающая способность (при низких рабочих давлениях инъекционного оборудования свободно проникает в трещины с раскрытием более 0,15 мм);
  • относится к группе уплотнений с адгезионно-силовым замыканием (группа АС по ГОСТ 33762-2016).

ПОРЯДОК РАБОТЫ

1. Подготовительные работы

Перед производством инъекционных работ в предварительно подготовленные шпуры устанавливаются инъекционные разжимные металлические пакеры.

Температура основания и воздуха должна быть не менее +5°С и не более +35°С.

2. Приготовление состава

ЦМИД-СМ4 состоит из двух компонентов:

  • компонент А (основа) – жидкость светло-коричневого цвета;
  • компонент Б (отвердитель) – жидкость коричневого цвета.

Смешивание компонентов производится в невпитывающей (металлическая, пластиковая и т.п.) емкости в соотношении 2:1 (по массе). Сначала в емкость выливается компонент А, затем в него добавляется компонент Б при постоянном равномерном перемешивании.

Перемешивание осуществляется при помощи миксера с низкой скоростью вращения (не более 300 об/мин.) в течение 2-3 минут.

Жизнеспособность и вязкость раствора зависит от температуры окружающего воздуха:

Температура Жизнеспособность
+5°С 180 мин
+15°С 150 мин
+25°С 120 мин

Полная полимеризация материала происходит через 7 суток.

ВНИМАНИЕ: При высоких положительных температурах жизнеспособность состава значительно меньше. Необходимо четко следить за количеством приготавливаемого раствора и временем его использования.

3. Производство работ

Нагнетание материала производится под давлением до 70 атм. с помощью однокомпонентного инъекционного насоса. Подачу материала в пакеры выполняют последовательно, передвигаясь в одном направлении от пакера к пакеру.

Через 24 часа после окончания работ по нагнетанию выполняется демонтаж пакеров и зачеканка шпуров материалом ЦМИД-3ГШ.

ОЧИСТКА ИНСТРУМЕНТА

В течение времени использования материала все рабочие инструменты и оборудование можно очистить средством ЦМИД-СМ СО.

ПРИМЕЧАНИЕ

В пункте «Порядок работы» представлены лишь общие указания по применению. Производитель работ, применяющий материал, обязан сам определять возможность его применения для конкретных целей. За дополнительными рекомендациями следует обратиться к специалистам компании ЗАО «НП ЦМИД».

УПАКОВКА

Материал поставляется в канистрах 5; 10; 20 кг.

УСЛОВИЯ И СРОК ХРАНЕНИЯ

12 месяцев с даты изготовления в закрытой оригинальной упаковке в сухом помещении при температуре от +5°С до +30°С.

ТРАНСПОРТИРОВКА

Любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Обязательное предохранение упаковки от механических повреждений при перевозке.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • избегайте контакта с кожей;
  • при нанесении следует надеть защитные очки, резиновые перчатки и специальный костюм;
  • при попадании в глаза, немедленно промойте их водой и обратитесь к врачу;
  • соблюдайте требования по безопасному производству работ и технике безопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателя Единица измерения Значение
РЕОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПОНЕНТОВ А И Б
Внешний вид
– компонент А Жидкость светло-коричневого цвета
– компонент Б Жидкость коричневого цвета
Динамическая вязкость при +25°С
– компонент А мПа∙с 500-700
– компонент Б 300-1000
РЕОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛА ЦМИД-СМ4
(соотношение компонентов А:Б по массе 2:1)
Плотность г/см3 1,1
Динамическая вязкость при +25°С мПа∙с 300
Динамическая вязкость при +15°С мПа∙с 500
Динамическая вязкость при +5°С мПа∙с 700
Минимальная температура применения °С +5
Жизнеспособность при температуре применения +5°С мин 180
ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦМИД-СМ4
(при соотношении компонентов А:Б по массе 2:1)
Прочность на сжатие кгс/см2 (МПа) ≥ 600 (58,8)
Прочность на осевое растяжение кгс/см2 (МПа) ≥ 300 (29,4)
Прочность на продольный сдвиг кгс/см2 (МПа) ≥ 500 (49,0)
Прочность на растяжение при изгибе кгс/см2 (МПа) ≥ 300 (29,4)
Водопоглощение за 24 часа % ≤ 0,1
Прочность сцепления с бетоном МПа ≥ 2,5

РЕКОМЕНДУЕМОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА РАБОТ ПО ИНЪЕКТИРОВАНИЮ ПОЛИМЕРНЫМИ СОСТАВАМИ

Фото оборудования Технические характеристики оборудования
Мембранный насос для инъекций

Мембранный насос для инъекций.

Рабочее давление 10-200 атм, подача 2,2 л/мин.

Мощность двигателя 0,75 кВт.

Поршневой насос для инъекций

Поршневой насос для инъекций.

Рабочее давление 0-400 атм, подача 4,0 л/мин.

Мощность двигателя 0,75 кВт.

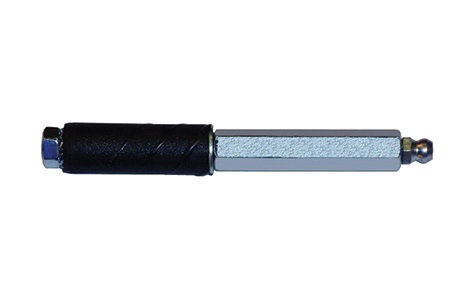

Пакер алюминиевый разжимной с кеглевидным ниппелем

Пакер алюминиевый разжимной с кеглевидным ниппелем

Ø 8-85 мм

Ø 10-120 мм

Ø 12-120 мм

Ø 13-120 мм

Пакер стальной разжимной с плоским ниппелем

Пакер стальной разжимной с плоским ниппелем

Ø 10-120 мм

Ø 13-120 мм

Ø 16-130 мм
