ЦМИД-ПС4

Тех. описание ЦМИД-ПС4

МГНОВЕННО РЕАГИРУЮЩИЙ ВСПЕНИВАЮЩИЙСЯ МАТЕРИАЛ НА ОСНОВЕ ПОЛИУРЕТАНОВОЙ СМОЛЫ

ЦМИД-ПС4 – МГНОВЕННО РЕАГИРУЮЩИЙ 2-Х КОМПОНЕНТНЫЙ МАТЕРИАЛ НА ОСНОВЕ ПОЛИУРЕТАНОВОЙ СМОЛЫ, УВЕЛИЧИВАЮЩИЙСЯ В ОБЪЕМЕ ДО 20 РАЗ ЧЕРЕЗ 3-15 СЕКУНД ПОСЛЕ ВЗАИМОДЕЙСТВИЯ С ВОДОЙ.

ЦМИД-ПС4 применяется для мгновенной остановки фильтрующей воды методом инъектирования.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется в гидротехническом, транспортном, промышленном и гражданском строительстве при ремонте и гидроизоляции бетонных, железобетонных, каменных и чугунных конструкций для:

  • мгновенной герметизации холодных швов и трещин в железобетонных и каменных конструкциях;
  • мгновенной остановки фильтрующей воды;
  • для остановки течей через швы между железобетонными и чугунными тюбингами.

СВОЙСТВА

  • высокая проникающая способность (при низких рабочих давлениях инъекционного оборудования свободно проникает в трещины с раскрытием более 0,15 мм);
  • мгновенное схватывание состава при контакте с водой (3-15 секунд);
  • высокая прочность сцепления с бетоном, камнем и чугуном (более 2,5 МПа);
  • увеличение объема до 20 раз.

ПОРЯДОК РАБОТЫ

1. Подготовительные работы

Перед производством инъекционных работ в предварительно подготовленные шпуры устанавливаются инъекционные металлические разжимные пакера.

Температура основания и воздуха должна быть не менее +5°С и не более +30°С.

2. Приготовление материала

ЦМИД-ПС4 состоит из двух компонентов:

  • компонент А (основа) - жидкость коричневого цвета;
  • компонент Б (отвердитель) – жидкость желтого цвета.

Подача материала выполняется с использованием двухкомпонентного насоса.

Начало расширения при температуре 20°С через 3 секунды.

Время твердения материала при взаимодействии с водой составляет около минуты.

Оптимальная температура применения от +15°С до +25°С. Более высокие температуры ускоряют реакцию.

3. Производство работ

Нагнетание материала производится под давлением до 70 атм. с помощью двухкомпонентного поршневого инъекционного насоса.

Подачу материала в пакеры выполняют последовательно, передвигаясь в одном направлении от пакера к пакеру.

Через 24 часа после окончания работ по нагнетанию производится демонтаж пакеров и зачеканка шпуров материалом ЦМИД-3ГШ.

ОЧИСТКА ИНСТРУМЕНТА

В течение времени использования материала все рабочие инструменты и оборудование можно очистить специальным средством ЦМИД-ПС СО.

Затвердевший в оборудовании материал можно удалить только механическим путем.

ПРИМЕЧАНИЕ

В пункте «Порядок работы» представлены лишь общие указания по применению. Производитель работ, применяющий материал, обязан сам определять возможность его применения для конкретных целей. За дополнительными рекомендациями следует обратиться к специалистам компании ЗАО «НП ЦМИД».

УПАКОВКА

Материал поставляется в канистрах 5; 10; 20 кг.

УСЛОВИЯ И СРОК ХРАНЕНИЯ

12 месяцев с даты изготовления в закрытой оригинальной упаковке в сухом помещении при температуре +5… +30°С.

ТРАНСПОРТИРОВКА

Любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.

Обязательное предохранение упаковки от механических повреждений при перевозке.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • избегайте контакта с кожей;
  • при нанесении следует надеть защитные очки, резиновые перчатки и специальный костюм;
  • при попадании в глаза, немедленно промойте их водой и обратитесь к врачу;
  • соблюдайте требования по безопасному производству работ и технике безопасности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателя Единица измерения Значение
РЕОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПОНЕНТОВ
Плотность при 23°С
– компонент А г/см3 1,13
– компонент Б 1,01
Динамическая вязкость при 23°С
– компонент А мПа∙с прим. 150
– компонент Б прим. 50
РЕОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛА ЦМИД-ПС4
(соотношение компонентов А:Б по объему 1:1)
Плотность при 23°С г/см3 1,05
Динамическая вязкость при 23°С мПа∙с прим. 100
Время применения (жизнеспособность) мин не более 360
Минимальная температура применения °С +5
ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦМИД-ПС4
(после взаимодействия с водой)
Увеличение объема при пенообразовании при свободном расширении до 20 раз
Температура воспламенения °С более 100
Время полной полимеризации час 24
Время реакции с водой в зависимости от температуры среды
Температура 5°С 10°С 15°С 20°С
Начало вспенивания, с 15 10 8 5
Конец вспенивания, с 35 30 25 15

РЕКОМЕНДУЕМОЕ ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА РАБОТ ПО ИНЪЕКТИРОВАНИЮ ПОЛИМЕРНЫМИ СОСТАВАМИ

Фото оборудования Технические характеристики оборудования
Мембранный электрический инъекционный двухкомпонентный насос

Мембранный электрический инъекционный двухкомпонентный насос.

Максимальное давление: 30 бар.

Производительность: 2,5 л/мин.

Вес насоса: 60 кг (на тележке).

Емкость бункера: 2х5 л.

Электрический инъекционный двухкомпонентный насос

Электрический инъекционный двухкомпонентный насос.

Максимальное давление: 200 бар.

Вес насоса: 51 кг (на тележке).

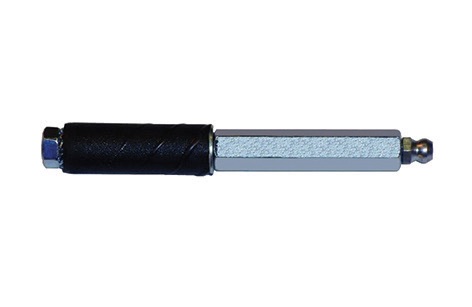

Пакер алюминиевый разжимной с кеглевидным ниппелем

Пакер алюминиевый разжимной с кеглевидным ниппелем

Ø 8-85 мм

Ø 10-120 мм

Ø 12-120 мм

Ø 13-120 мм

Пакер стальной разжимной с плоским ниппелем

Пакер стальной разжимной с плоским ниппелем

Ø 10-120 мм

Ø 13-120 мм

Ø 16-130 мм

+7 (812) 535-21-02
+7 (812) 290-96-60
zakaz@np-cmid.ru
понедельник-пятница 9:00 — 18:00 НП ЦМИД
195220, г. Санкт-Петербург, ул. Гжатская, 21, корпус 1. оф. 139
