ЦМИД-5ВП

МОНТАЖНАЯ ВЫСОКОПРОЧНАЯ САМОВЫРАВНИВАЮЩАЯСЯ БЕЗУСАДОЧНАЯ СМЕСЬ

ЦМИД-5ВП представляет собой сухую смесь на основе высокомарочного цемента, фракционированных заполнителей, микронаполнителей и модифицирующих добавок. Материал готов к применению после перемешивания с необходимым количеством воды.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Материал ЦМИД-5ВП применяется для высокоточной цементации промышленного оборудования, подливки под опорные части, заполнения монтажных зазоров, установки технологического оборудования.

ЦМИД-5ВП может использоваться при ремонте дефектов горизонтальных плоскостей бетонных сооружений, подвергающихся постоянным динамическим нагрузкам (дорожные и мостовые плиты, плиты перекрытий зданий, аэродромные покрытия, а также высокопрочные бетонные промышленные полы).

СВОЙСТВА

Литая консистенция раствора позволяет выполнять высокоточную цементацию оборудования и зазоров, подливку под опорные части оборудования, колонн и пр. Раствор ЦМИД-5ВП обладает повышенной связностью и текучестью, способной самостоятельно без дополнительного побуждения заполнять все предоставленное пространство толщиной от 5 до 50 мм.

Высокая ранняя прочность позволяет производить дальнейшие работы уже через 1 сутки (прочность на 1 сутки твердения не менее 70 МПа).

РАСХОД МАТЕРИАЛА

19 кг/м² при толщине слоя 10 мм.

ПРИМЕНЕНИЕ И ПОРЯДОК РАБОТЫ

1. Подготовительные работы

Бетонное основание должно быть прочным, очищенным от пыли, грязи, масел, эмульсий и т.п.

2. Приготовление

В отмеренное количество воды вводится сухая смесь ЦМИД-5ВП из расчета 0,12- 0,14 л на 1 кг сухой смеси и перемешивается в течение 3-4 минут до получения однородной консистенции.

После 5-ти минутного перерыва производится повторное перемешивание.

Консистенция раствора регулируется во время повторного перемешивания содержанием воды в указанных преде-лах. Перемешивание можно производить вручную при помощи электромиксера (до 900 об/мин) или в растворосмесителе принудительного действия. Готовая смесь должна быть использована в течение 15-20 минут. Повысить подвижность смеси можно дополнительным перемешиванием, разбавление дополнительным количеством воды запрещается.

3. Нанесение

Приготовленную растворную смесь подают в герметичную опалубку. Виброуплотнения не требует.

4. Уход

Во избежание потерь воды затворения и предотвращения усадочных трещин открытые участки уложенного раствора защищают от воздействия солнца и ветра, покрывая полиэтиленовой пленкой, либо нанесением при помощи распылителя или кисти пленкообразующего материала ЦМИД-ВПС. Для предотвращения промерзания свежеуложенного раствора в зимних условиях основание прогревают до температуры не ниже +5°С и в зоне твердения раствора создают тепловлажностные условия с параметрами: температура +5°С…+50°С, относительная влажность более 90%.

Температурно-влажностный режим выдерживания твердеющего раствора должен осуществляться в течение 3 суток.

УПАКОВКА И ХРАНЕНИЕ

Сухая смесь ЦМИД-5ВП фасуется в многослойные бумажные мешки весом 25 кг. Срок хранения в закрытой упаковке в сухом помещении – 6 месяцев.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При работе с материалом используйте индивидуальные средства защиты, предохраняющие от попадания смеси в дыхательные пути и на кожу. В случае попадания смеси в глаза промойте их водой и при необходимости обратитесь к врачу.

ОЧИСТКА ИНСТРУМЕНТА

Инструмент и оборудование сразу после окончания работ требуется тщательно промыть водой. Воду, использованную для очистки инструмента, нельзя применять для изготовления новой растворной смеси.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦМИД–5ВП

Наименование показателя	Значение
Внешний вид	Смесь серого цвета
Наибольшая крупность зерен наполнителя, мм	2,5
Расход сухой смеси при толщине слоя 10 мм, кг	19,0
Расход воды на 1 кг сухой смеси, л	0,14-0,16
Расход воды на 25 кг сухой смеси, л	3,5-4,0
Расход сухой смеси, кг/м2/10 мм	19,0
Плотность растворной смеси, кг/м3	2200-2250
Толщина слоя нанесения, мм	5-50

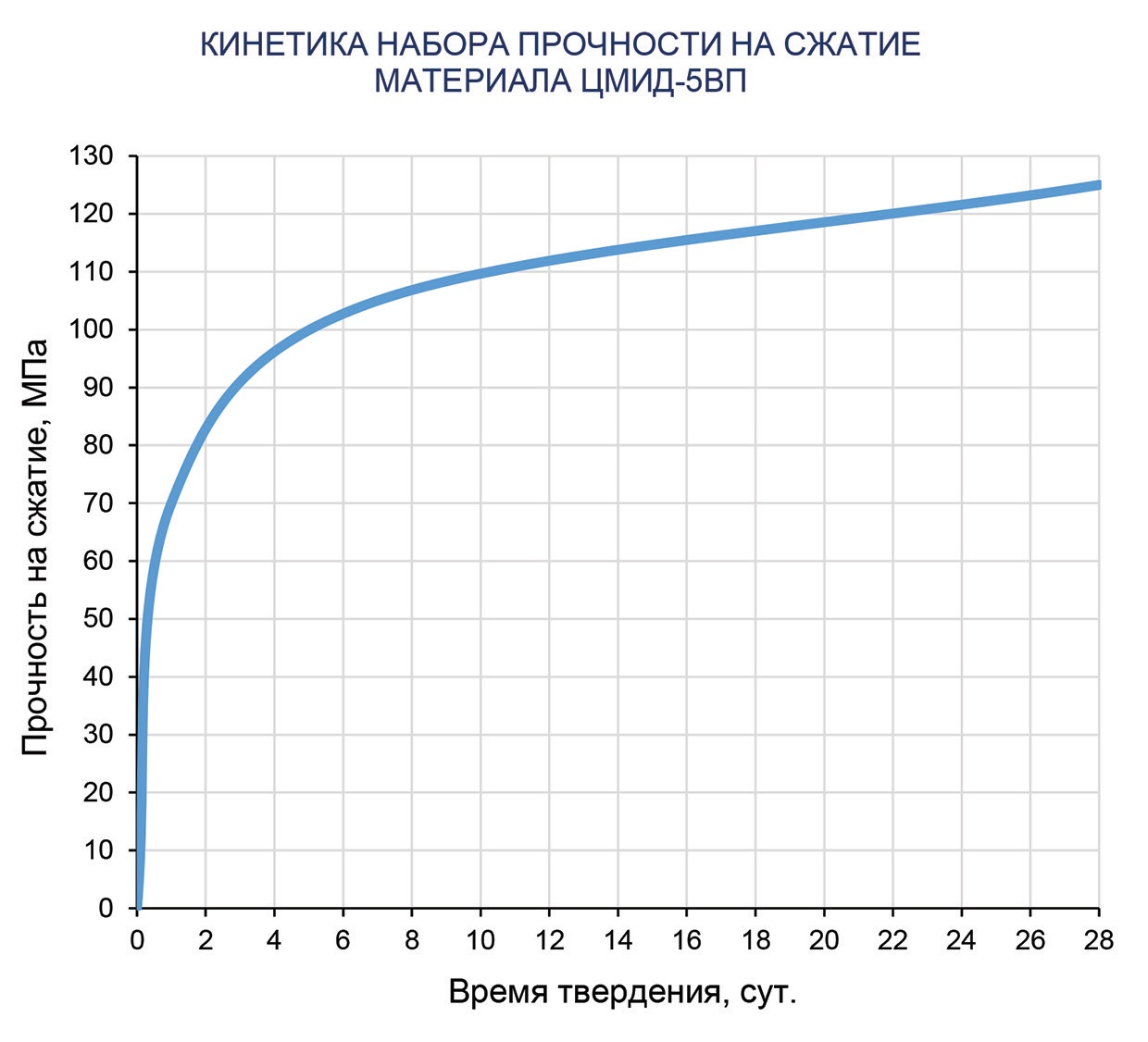

Прочность на сжатие, МПа, не менее
1 сут.	70,0
7 сут.	105,0
28 сут.	125,0
Прочность на растяжение при изгибе, МПа, не менее
1 сут.	2,5
7 сут.	8,0
28 сут.	12,0
Марка по водонепроницаемости	W12
Марка по морозостойкости	F1300
Марка по морозостойкости контактной зоны	Fкз 25
Прочность сцепления с бетоном, МПа, не менее	2,0
Расплыв кольца (марка), мм, не менее	220 (Р5)
Усадка после 28 сут. твердения, м/мм	0
Удельная эффективная активность естественных радионуклидов Аэфф материалов, применяемых для приготовления растворных смесей, Бк/кг, не более	370
Класс в соответствии с ГОСТ 56378-2015	R4
