ЦМИД-В30
ЛИТАЯ МЕЛКОЗЕРНИСТАЯ БЕТОННАЯ СМЕСЬ
ЦМИД-В30 – ЛИТАЯ МЕЛКОЗЕРНИСТАЯ БЕТОННАЯ СМЕСЬ ДЛЯ РЕМОНТА ОБШИРНЫХ РАЗРУШЕНИЙ БЕТОНА.
Материал ЦМИД-В30 поставляется комплектом:
Компонент А – сухая смесь на основе портландцемента, микронаполнителей, мелкого заполнителя и функциональных добавок (мешок массой 25 кг).
Компонент Б – крупный заполнитель фракции 5-10* мм (мешок массой 16-20 кг).
* - фракция крупного заполнителя может быть заменена на фракцию 5-20 мм, по согласованию с потребителем.
ОБЛАСТЬ ПРИМЕНЕНИЯ
- в качестве ремонтного состава для восстановления значительных разрушений бетона, таких как сколы, выбоины, каверны с оголением рабочей арматуры, разрушения в швах и стыках и т.п.;
- при выполнении облицовки поверхностей строительных элементов с высокой плотностью арматуры;
- позволяет без вибрации заполнять самые сложные конфигурации конструкций в форме или в опалубке.
ОБЪЕКТЫ ПРИМЕНЕНИЯ
Конструкции сооружений гидроэнергетики, атомной энергетики, метрополитена, водоканала, судоходных ГТС, портов, мостов, нефтеперерабатывающей и горнодобывающей отрасли, дорожного, промышленного и гражданского назначения и т.д.
Бетонные, железобетонные и каменные конструкции, которые подвержены действию агрессивных сред, в том числе кислот, солей, щелочей и т.д.
Бетонные и железобетонные конструкции для питьевой воды. При производстве работ в условиях повышенных требований к шумозащите (безвибрационная укладка), сжатых сроков и высоких требований к материалам.
ОСНОВАНИЯ
Бетонные поверхности, кирпичные и каменные кладки.
СВОЙСТВА
- В/Т = 0,07 -0,08;
- подвижность П4 (ОК: 16-20 см);
- воздухосодержание 4,0-6,0%;
- максимальная фракция крупного заполнителя: 10 мм.
СВОЙСТВА БЕТОНА
- предел прочности на сжатие: не менее 38,4 МПа.
ПОРЯДОК РАБОТЫ
1. Подготока поверхности
С поверхности основания, подлежащей ремонту, тщательно удаляются разрушенные части до «здоровой» поверхности. Очистка поверхности производится либо отбойным молотком с последующим удалением пыли, либо гидроструйным аппаратом высокого давления.
2. Приготовление материала
Осуществляется путем затворения сухой бетонной смеси (СБС) ЦМИД-В30.
Количество воды затворения:
ЦМИД-В30 3,0-3,5 л воды на 44 кг СБС.
Последовательность загрузки бетоносмесителя принудительного действия:
- загрузка компонента Б;
- пуск бетоносмесителя;
- загрузка компонента А;
- дозирование воды.
Перемешивание осуществляется в течение 2-5 минут.
Последовательность загрузки бетоносмесителя гравитационного типа:
- пуск бетоносмесителя;
- загрузка компонента Б;
- дозирование воды;
- загрузка компонента А.
Перемешивание осуществляется в течение 5-7 минут.
Время использования приготовленной бетонной смеси 60 минут. Повысить подвижность бетонной смеси можно дополнительным перемешиванием, разбавление дополнительным количеством воды (сверх нормы) запрещается.

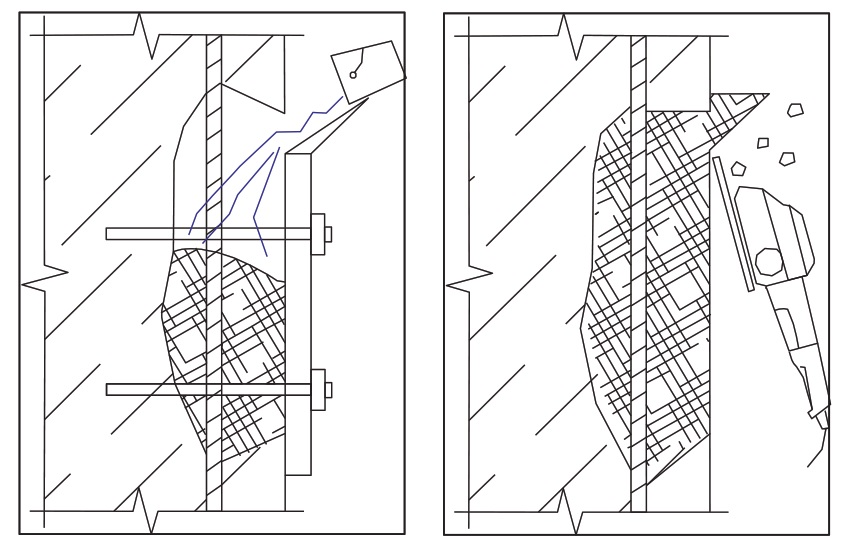

3. Укладка бетонной смеси
Укладку бетонной смеси рекомендуется производить в сухую погоду при температуре воздуха +5°С…+22°С. Перед укладкой бетонной смеси предварительно устанавливается опалубка вокруг ремонтируемого участка.
Подвижность бетонной смеси позволяет проводить укладку без виброуплотнения.
Уплотнение бетонной смеси и распределение в опалубке производится штыкованием или постукиванием по опалубке.
Распалубку отремонтированного участка производить не ранее 2 суток.
4. Уход
Первые сутки твердения открытые поверхности необходимо укрыть полиэтиленом для поддержания тепловлажностного режима твердения либо нанести при помощи распылителя или кисти пленкообразующий материал ЦМИД-ВПС.
Примечание:
Толщина укладки бетонной смеси зависит от типа конструкции и проектных требований. Минимальная рекомендуемая толщина укладки бетонной смеси составляет 25-30 мм. Максимальная толщина укладки бетонной смеси не ограничена. При необходимости укладки тонких слоев рекомендуется применение сухих строительных смесей группы ЦМИД-3 и группы ЦМИД-5.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦМИД-В30, ЦМИД-В40, ЦМИД-В60
|
Наименование показателя |
Значение |
||
|
Модификация сухой бетонной смеси |
ЦМИД-В30 |
ЦМИД-В40 |
ЦМИД-В60 |
|
В/Т |
0,070-0,080 |
0,075-0,085 |
0,080-0,090 |
|
Марка по подвижности по ГОСТ 7473-2010 |
П4 |
||
|
Воздухосодержание, % |
4,0-6,0 |
||
|
Прочность на сжатие в возрасте: |
|||
|
3 сут., МПа, не менее |
19,2 |
25,6 |
33,4 |
|
28 сут., МПа, не менее |
38,4 |
51,2 |
76,8 |
|
Марка по водонепроницаемости |
W14 |
W16 |
W18 |
|
Марка по морозостойкости |
F1300 |
F1600 |
F11200 |
|
Прочность сцепления с бетонной поверхностью в возрасте 28 сут., МПа, не менее |
1,5 |
2,0 |
2,5 |
|
Деформация усадки/расширения в возрасте 28 сут. |
Отсутствует |
||
|
Объемный вес раствора, кг/м3 |
2360 |
2380 |
2420 |
|
Расход сухой бетонной смеси для приготовления 1 м3 бетона, кг |
2200 |
2250 |
2300 |
|
Допустимая толщина заливки |
Без ограничений |
||
|
Время сохранения подвижности, мин, не более |
60 |
||
|
Время перекрытия слоев, мин, не более |
180 |
||
|
Модуль упругости, ГПа |
40 |
40 |
38 |
|
Коэффициент диффузии СО2, см2/с, не более |
0,04∙104 |
0,04∙104 |
0,04∙104 |
|
Содержание хлор-ионов, %, не более |
0,1 |
0,1 |
0,1 |
|
Класс в соответствии с ГОСТ 56378-2015 |
R3 |
R4 |
R4 |
